取扱製品

LPS,SPMの製品ラインナップをご紹介いたします。

TOP 取扱製品

キーワードから探す

  • 雷保護システム　LPS
    （Lightning Protection System）
  • 雷サージ保護対策　SPM
    （Surge Protection Measures）
  • 突針支持管支持管支持金具支持管支持架台アンカーボルト避雷導体導体支持金具接続端子支線関係部材雷等電位ボンディング部材構造体接続部材試験用端子箱接地埋設標示板接地極接地抵抗低減材

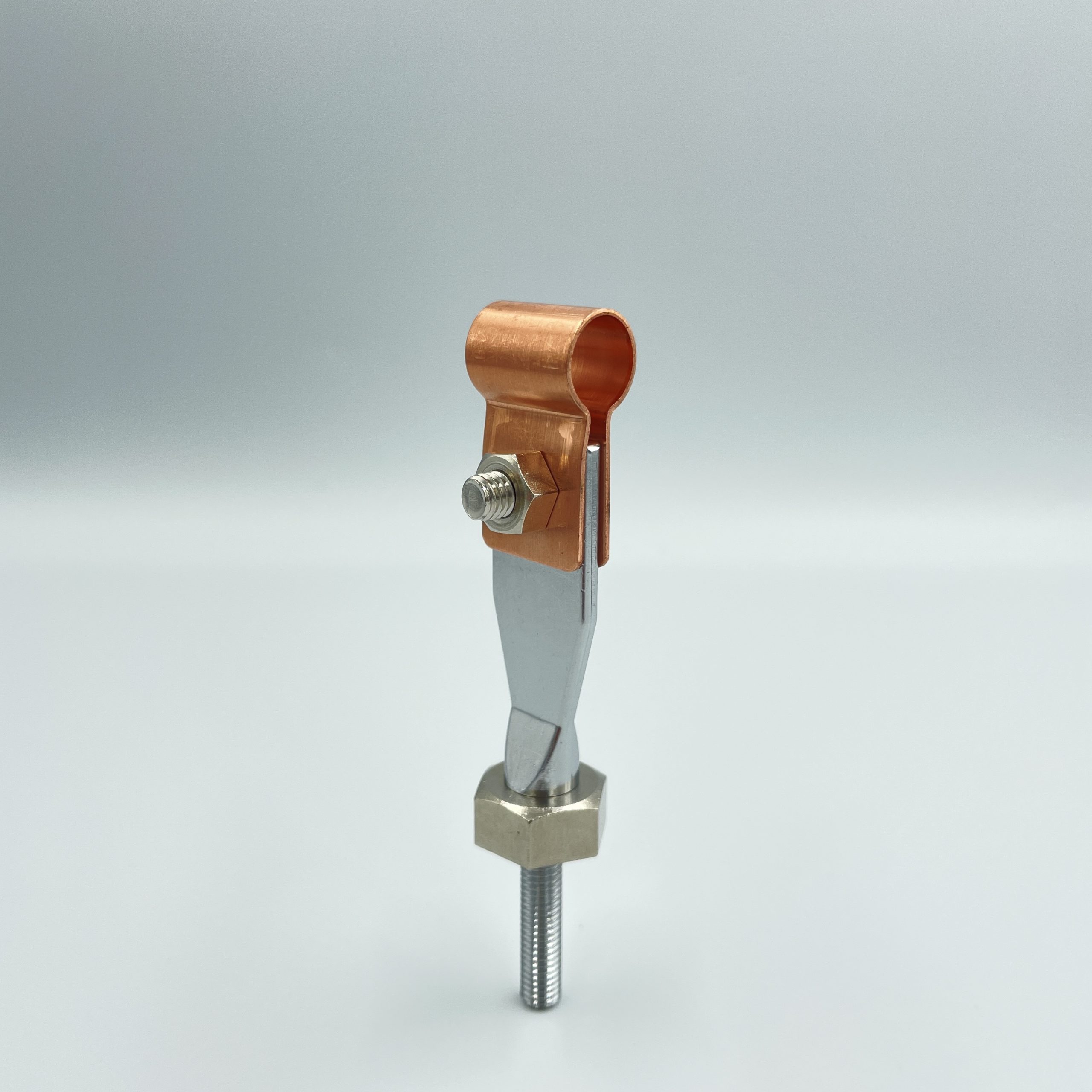

    • 型番：D308040
      鉄筋クランプ　接地クランプ　D10～D22用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D308040D10、D13、D16、D19、D2214sq～200sq
      ※1　材質：鉄製・生地

      ※2　避雷導線を接続する場合は圧着端子（M12用）を使用ください。

      ※3　コンクート内で使用ください。

    •

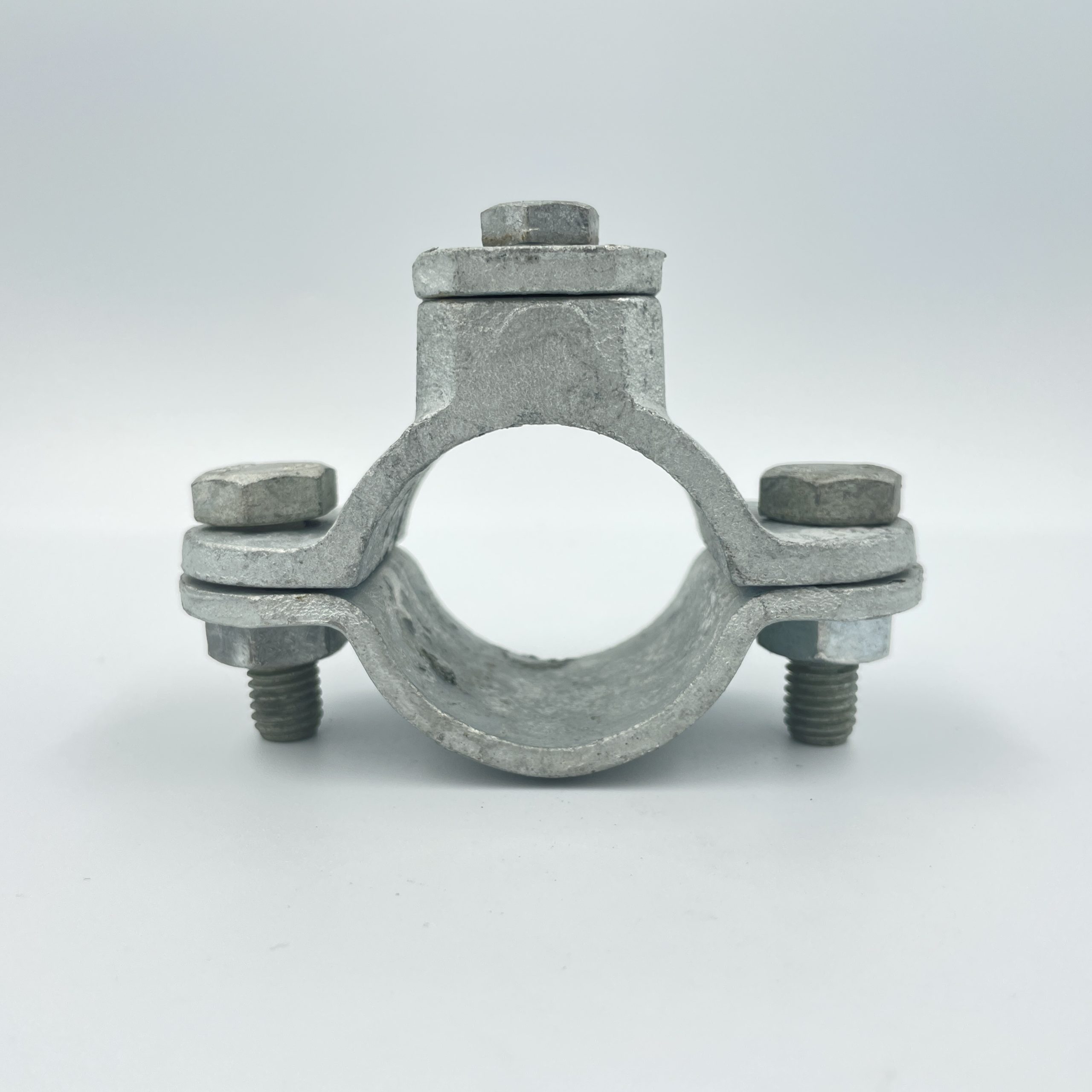

      型番：D407012
      鉄筋クランプ　接地クランプ　D19、D22用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D407012D19、D2214sq、22sq、38sq、60sq
      CW40（2.0×13）
      ※1　材質：鉄製・溶融亜鉛めっき

      ※2　CW60（2.0×19）を接続する場合は、圧着端子（M10用）を使用ください。

      ※3　IV100、IV150を接続する場合は、圧着端子（M10用）を使用ください。

    •
      型番：D407034
      鉄筋クランプ　接地クランプ　D25、D29用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D407034D25、D2914sq、22sq、38sq、60sq
      CW40（2.0×13）
      ※1　材質：鉄製・溶融亜鉛めっき

      ※2　CW60（2.0×19）を接続する場合は、圧着端子（M10用）を使用ください。

      ※3　IV100、IV150を接続する場合は、圧着端子（M10用）を使用ください。

    •
      型番：D407100
      鉄筋クランプ　接地クランプ　D32、D35用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D407100D32、D3514sq、22sq、38sq、60sq
      CW40（2.0×13）
      ※1　材質：鉄製・溶融亜鉛めっき

      ※2　CW60（2.0×19）を接続する場合は、圧着端子（M10用）を使用ください。

      ※3　IV100、IV150を接続する場合は、圧着端子（M10用）を使用ください。

    •
      型番：D407114
      鉄筋クランプ　接地クランプ　D38、D41用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D407114D38、D4114sq、22sq、38sq、60sq
      CW40（2.0×13）
      ※1　材質：鉄製・溶融亜鉛めっき

      ※2　CW60（2.0×19）を接続する場合は、圧着端子（M10用）を使用ください。

      ※3　IV100、IV150を接続する場合は、圧着端子（M10用）を使用ください。

    •
      型番：D308045
      鉄筋クランプ　接地クランプ　D16～D41用

      構造体（鉄筋）に接続する金物。鉄筋径に応じて多数ラインナップ

      型番適合鉄筋適合接続導線
      D308045D16、D19、D22、D25、D29、D32、D35、D38、D4114sq～200sq
      ※1　材質：鉄製・生地

      ※2　避雷導線を接続する場合は圧着端子（M10用）を使用ください。

      ※3　コンクート内で使用ください。

    •
      型番：BC1
      新製品　接地抵抗低減材　バイオサンアース

      環境にやさしい接地抵抗低減材　従来品と比較し6kgの軽量化

      接地極の腐食防止にも有効

      型番容量（1袋）
      （kg）      		環境配慮型設計
      BC119CO2を9.6kg土壌に貯留
      ※1　株式会社サンコーシヤ製　品目コード：1111050126
    •
      型番：GCR5940K
      接地銅板　900角　GCR
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCR5940KA形接地極（板状接地極）900×900×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •
      型番：GCR5640K
      接地銅板　600角　GCR
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCR5640KA形接地極（板状接地極）600×600×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •

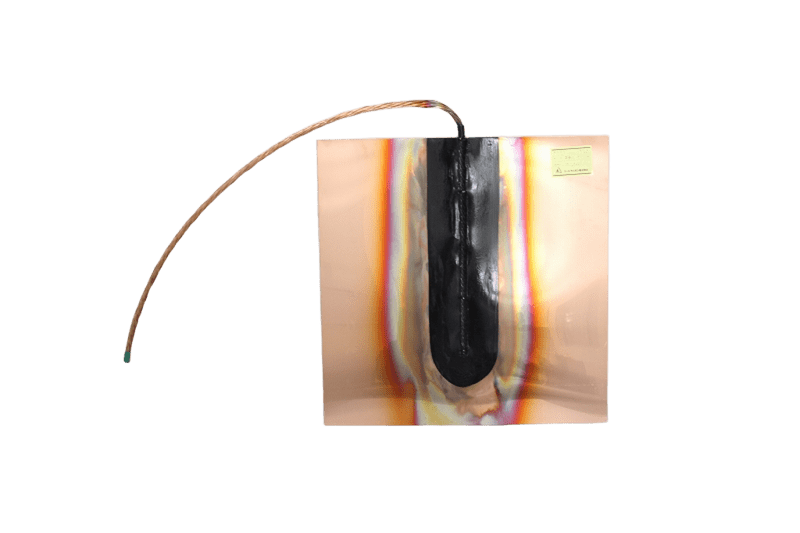

      型番：GCS5940
      接地銅板　900角　GCS
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCS5940A形接地極（板状接地極）900×900×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •
      型番：GCS5640
      接地銅板　600角　GCS
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCS5640A形接地極（板状接地極）600×600×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •

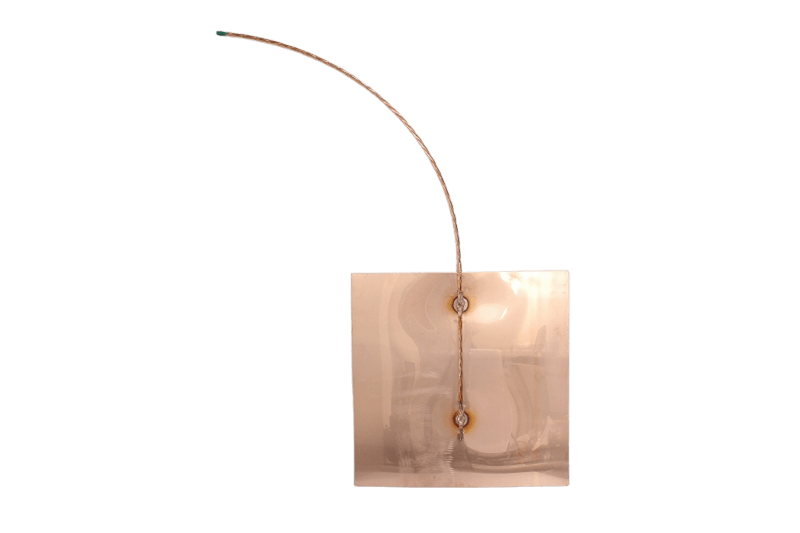

      型番：GCT5940
      接地銅板　900角　GCT
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCT5940A形接地極（板状接地極）900×900×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •
      型番：GCT5640
      接地銅板　600角　GCT
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）縦×横×厚さ
      （mm）      		リード線
      GCT5640A形接地極（板状接地極）600×600×1.5t銅より線2.0×13、1ｍ付
      ※1　リード線：標準では、銅より線×1ｍですが、種類、長さを指定して製作することもできます。
    •
      型番：ER14
      連結式接地棒　ER14
      仕様書

      雷電流を大地へ放流するための接地極

      型番接地種別（形状）材質径×長さ
      （mm）      		リード線
      ER14A形接地極（棒状接地極）銅覆鋼棒
      （銅被覆0.5mm）      		14×1500ER14L
      （22sq×0.5ｍ）
      ※1　連結式接地棒は、単独としても使用できますが、1.5ｍ、3.0ｍ、4.5ｍ～と現場で連結して打ち込むことが可能です。
    •
      型番：ERPC
      測定用接地棒　ERPC　
      仕様書

      接地極の接地抵抗測定を行うための補助電極　P極（電圧極）、C極（電流極）

      型番接地種別（形状）材質径×長さ
      （mm）      		リード線
      ERPC測定用補助極銅覆鋼棒
      （銅被覆0.5mm）      		10×5005.5sq×200mm
    •
      型番：GP4CR
      接地標示板　黄銅製　刻印タイプ
      仕様書

      接地極を埋設した場所にその接地種別、位置、日付、接地抵抗値などを明示するための標示板

      型番材質厚さ
      （mm）      		種別
      GP4CR黄銅製1.2雷保護用
    •
      型番：GP4CSR
      接地標示板　ステンレス製　刻印タイプ
      仕様書

      接地極を埋設した場所にその接地種別、位置、日付、接地抵抗値などを明示するための標示板

      型番材質厚さ
      （mm）      		種別
      GP4CSRステンレス製1.0雷保護用
    •
      型番：GP5BSR
      接地標示板　ステンレス製　刻印タイプ
      仕様書

      接地極を埋設した場所にその接地種別、位置、日付、接地抵抗値などを明示するための標示板

      型番材質厚さ
      （mm）      		種別
      GP5BSRステンレス製1.0雷保護用
    •
      型番：GP5CR
      接地標示板　黄銅製　刻印タイプ　公共建築仕様
      仕様書

      接地極を埋設した場所にその接地種別、位置、日付、接地抵抗値などを明示するための標示板

      型番材質厚さ
      （mm）      		種別
      GP5CR黄銅製1.5雷保護用
    •
      型番：GP5BR
      接地標示板　黄銅製　刻印タイプ　公共建築仕様
      仕様書

      接地極を埋設した場所にその接地種別、位置、日付、接地抵抗値などを明示するための標示板

      型番材質厚さ
      （mm）      		種別
      GP5BR黄銅製1.5雷保護用
    •
      型番：TB1S40TSM
      試験用端子箱　SUS製　露出型

      接地抵抗測定や導通試験を行うための試験用端子を内蔵する端子箱

      型番標準端子数寸法（縦・横・深さ）
      （mm）      		材質測定用端子
      TB1S40TSM2400×120×80ステンレス製P端子、C端子
      ※1　試験用端子：はんだ充填式
    •
      型番：TB1SRDSM
      試験用端子箱　SUS製　露出型　圧着式

      接地抵抗測定や導通試験を行うための試験用端子を内蔵する端子箱

      型番標準端子数寸法（縦・横・深さ）
      （mm）      		材質測定用端子
      TB1SRDSM2400×120×80ステンレス製P端子、C端子
      ※1　試験用端子（RD端子）：圧着式

      ※2　圧着端子は、接続する導線に適合するものを使用

    •
      型番：TB1C40TSM
      試験用端子箱　硬質ビニル製　露出型
      仕様書

      接地抵抗測定や導通試験を行うための試験用端子を内蔵する端子箱

      型番標準端子数寸法（縦・横・深さ）
      （mm）      		材質測定用端子
      TB1C40TSM2400×120×80硬質ビニル製P端子、C端子
      ※1　試験用端子：はんだ充填式
    •
      型番：CCS40T
      鉄骨接続用材　溶接用
      仕様書

      避雷導線と構造体（鉄骨等）を接続する場合に使用

      型番適合導線（銅より線）溶接板（厚さ×縦×横）
      （mm）      		接続
      CCS40TCW40（2.0×13）6×100×50アーク溶接など
    •
      型番：CCR40T
      鉄筋接続用材　溶接用
      仕様書

      避雷導線と構造体（鉄筋等）を接続する場合に使用

      型番適合導線（銅より線）溶接板（厚さ×縦×横）
      （mm）      		接続
      CCR40TCW40（2.0×13）6×75×300アーク溶接など
    •
      型番：CCR40T400
      鉄筋接続用材　溶接用

      避雷導線と構造体（鉄筋等）を接続する場合に使用

      型番適合導線（銅より線）溶接板（厚さ×縦×横）
      （mm）      		接続
      CCR40T400CW40（2.0×13）6×75×400アーク溶接など
    •
      型番：WR6
      支線ワイヤー　亜鉛めっき鋼より線
      仕様書

      避雷針のサポートとして使用する支線ワイヤー

      型番外径
      （mm）      		素線×本数断面積
      （mm2）
      WR66.02.0×722
      ※1　材質：鉄製・溶融亜鉛めっき
    •
      型番：SY6S
      支線ワイヤー　ステンレス鋼より線
      仕様書

      避雷針のサポートとして使用する支線ワイヤー

      型番外径
      （mm）      		素線×本数×より数断面積
      （mm2）
      SY6S6.00.4×7×1922
      ※1　材質：ステンレス製
    •
      型番：AS60N
      接続端子　アルミ端子　圧縮型　2.0×19用
      仕様書

      圧縮にてアルミ線を接続する端子

      型番適用導線固定方式
      AS60NAW60（2.0×19）圧縮（2箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS78N
      接続端子　アルミ端子　圧縮型　2.0×25用
      仕様書

      圧縮にてアルミ線を接続する端子

      型番適用導線固定方式
      AS78NAW78（2.0×25）圧縮（2箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS60T
      T型端子　アルミ端子　圧縮型　2.0×19用
      仕様書

      圧縮にてアルミ線を3方向に分岐する端子

      型番適用導線固定方式
      AS60TAW60（2.0×19）圧縮（6箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS78T
      T型端子　アルミ端子　圧縮型　2.0×25用
      仕様書

      圧縮にてアルミ線を3方向に分岐する端子

      型番適用導線固定方式
      AS78TAW78（2.0×25）圧縮（6箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS60X
      X型端子　アルミ端子　圧縮型　2.0×19用
      仕様書

      圧縮にてアルミ線を4方向に分岐する端子

      型番適用導線固定方式
      AS60XAW60（2.0×19）圧縮（8箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS78X
      X型端子　アルミ端子　圧縮型　2.0×25用
      仕様書

      圧縮にてアルミ線を4方向に分岐する端子

      型番適用導線固定方式
      AS78XAW78（2.0×25）圧縮（8箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS60S
      直線スリーブ端子　アルミ端子　圧縮型　2.0×19用
      仕様書

      圧縮にてアルミ線を延長する際に使用する端子

      型番適用導線固定方式
      AS60SAW60（2.0×19）圧縮（4箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：AS78S
      直線スリーブ端子　アルミ端子　圧縮型　2.0×25用
      仕様書

      圧縮にてアルミ線を延長する際に使用する端子

      型番適用導線固定方式
      AS78SAW78（2.0×25）圧縮（4箇所）
      ※1　材質：耐食アルミ合金製
    •
      型番：FCTS
      導線支持金具　銅より線　接着用
      仕様書

      避雷導線を接着にて固定する金物

      型番適合導体主な使用箇所
      FCTSCW40（2.0×13）コンクリート、金属、塗装面など
    •
      型番：FCCB
      導線支持金具　銅より線　床置用
      仕様書

      避雷導線を床置にて固定する金物

      型番適合導体重量
      （kg）
      FCCBCW40（2.0×13）
      ※1　防水面の場合は、養生シートの設置を推奨
    •
      型番：FC23BCBRU
      導線支持金具　銅より線　床置用
      仕様書

      避雷導線を床置にて固定する金物

      型番適合導体重量
      （kg）
      FC23BCBRUCW40（2.0×13）
      ※1　防水面の場合は、養生シートの設置を推奨
    •
      型番：FC26
      導線支持金具　銅より線　インサート用
      仕様書

      避雷導線をコンクリート面に打ち込んだインサート（別途）にて固定する金物

      型番適合導体適合インサート
      FC26CW40（2.0×13）M6
    •
      型番：FC03P
      導線支持金具　銅より線　鉄骨用
      仕様書

      避雷導線を鉄骨、鋼材などに固定して使用

      型番適合導体適合鋼材厚さ
      （mm）
      FC03PCW40（2.0×13）3～16
    •
      型番：FC01
      導線支持金具　銅より線　L型
      仕様書

      避雷導線をビス、ボルトで固定して使用

      型番適合導体穴径
      （mm）
      FC01CW40（2.0×13）7
    •
      型番：FC101
      導線支持金具　銅より線　L型
      仕様書

      避雷導線をビス、ボルトで固定して使用

      型番適合導体穴径
      （mm）
      FC101CW40（2.0×13）10
    •
      型番：FC03PZ
      導線支持金具　銅より線　バンド型
      仕様書

      避雷導線を自在バンドなどで固定して使用

      型番適合導体適合自在バンド幅
      （mm）
      FC03PZCW40（2.0×13）30以下
    •
      型番：AB12
      埋め込み用アンカーボルト　M12　鉄製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB12M12150×50
      ※1　材質：鉄製・ネジ部（溶融亜鉛めっき）

      ※2　ナット、ワッシャ付き

    •
      型番：AB12S
      埋め込み用アンカーボルト　M12　ステンレス製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB12SM12150×50
      ※1　材質：ステンレス製

      ※2　ナット、ワッシャ付き

    •
      型番：AB16
      埋め込み用アンカーボルト　M16　鉄製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB16M16150×50
      ※1　材質：鉄製・ネジ部（溶融亜鉛めっき）

      ※2　ナット、ワッシャ付き

    •
      型番：AB16S
      埋め込み用アンカーボルト　M16　ステンレス製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB16SM16150×50
      ※1　材質：ステンレス製

      ※2　ナット、ワッシャ付き

    •
      型番：AB20
      埋め込み用アンカーボルト　M20　鉄製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB20M20150×60
      ※1　材質：鉄製・ネジ部（溶融亜鉛めっき）

      ※2　ナット、ワッシャ付き

    •
      型番：AB20S
      埋め込み用アンカーボルト　M20　ステンレス製
      仕様書

      コンクリート壁や基礎に埋め込むアンカーボルト

      型番アンカーボルト径
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      AB20SM20150×60
      ※1　材質：ステンレス製

      ※2　ナット、ワッシャ付き

    •
      型番：SAB123
      セットアンカーボルト　M12×500×4本セット　鉄製
      仕様書

      コンクリート基礎に埋め込む組立式のアンカーボルト

      型番アンカーボルト
      （mm）      		アンカーピッチ
      （mm）      		ボルト長さ
      （mm）      		重量
      （kg）
      SAB123M12300×300500
      ※1　材質：鉄製・ネジ部（溶融亜鉛めっき）

      ※2　ねじ切り長さ：標準160ｍｍ

      ※3　型枠固定用アンカー枠・ナット付

    •
      型番：LPB412Z80A
      支持管支持架台　LPB4　自立型避雷針76.3Φ用
      仕様書

      コンクリート基礎に避雷針を設置する場合に使用する

      型番適合支持管
      （mm）      		ベース寸法
      （mm）      		アンカー寸法
      （mm）      		適合アンカー重量
      （kg）
      LPB412Z80A76.3400×400300×300M1228.3
      ※1　材質：鉄製・溶融亜鉛めっき
    •
      型番：LRF1　65A
      支持管支持金具　ウマサドル型　支持管76.3Φ用
      仕様書

      避雷針を鉄筋コンクリート壁に取り付ける場合に使用する

      型番適合支持管
      （mm）      		アンカーピッチ
      （mm）      		適合アンカーボルト重量
      （kg）
      LRF1　65A76.3270M163.78
      ※1　材質：鉄製・溶融亜鉛めっき
    •
      型番：LPB416Z100A
      支持管支持架台　LPB4　自立型避雷針101.6Φ用
      仕様書

      コンクリート基礎に避雷針を設置する場合に使用する

      型番適合支持管
      （mm）      		ベース寸法
      （mm）      		アンカー寸法
      （mm）      		適合アンカー重量
      （kg）
      LPB416Z100A101.6400×400300×300M1638.4
      ※1　材質：鉄製・溶融亜鉛めっき
    •
      型番：LS　65A
      支持管支持金具　鉄骨溶接型　支持管76.3Φ用
      仕様書

      避雷針を露出鉄骨・ALC鉄骨などに取り付ける場合に使用する

      型番適合支持管
      （mm）      		バンド
      （mm）      		溶接PL
      （mm）      		重量
      （kg）
      LS　65A76.375×6500×150×1610.7～
      ※1　材質：鉄製・溶融亜鉛めっき
    •
      型番：STKP1
      STKポール　5ｍ～7.5ｍ（2段継）
      仕様書

      避雷針用ポール：STK400（一般構造用炭素鋼鋼管）

      型番長さ
      （m）      		支持管径
      （mm）      		重量
      （kg）
      STKP1　50A5.048.6～60.5
      STKP1　55A5.548.6～60.5
      STKP1　60A6.048.6～60.5
      STKP1　60B6.048.6～76.3
      STKP1　65A6.548.6～60.5
      STKP1　65B6.548.6～76.3
      STKP1　65C6.548.6～89.1
      STKP1　70A7.048.6～60.5
      STKP1　70B7.048.6～76.3
      STKP1　70C7.048.6～89.1
      STKP1　75B7.548.6～76.3
      STKP1　75C7.548.6～89.1
      ※1　標準めっき：溶融亜鉛めっき（HDZT63）

      ※2　定尺：4ｍ

      ※3　支持管：JIS　G　3444

    •
      型番：STKP1
      STKポール　8.0ｍ～10ｍ（3段継）
      仕様書

      避雷針用ポール：STK400（一般構造用炭素鋼鋼管）

      型番長さ
      （m）      		支持管径
      （mm）      		重量
      （kg）
      STKP1　80C8.048.6～60.5（76.3）～89.1
      STKP1　80D8.048.6～60.5（76.3）～101.6
      STKP1　85C8.548.6～60.5（76.3）～89.1
      STKP1　85D8.548.6～60.5（76.3）～101.6
      STKP1　85E8.548.6～60.5（76.3）～114.3
      STKP1　90C9.048.6～60.5（76.3）～89.1
      STKP1　90D9.048.6～60.5（76.3）～101.6
      STKP1　90E9.048.6～60.5（76.3）～114.3
      STKP1　95C9.548.6～60.5（76.3）～89.1
      STKP1　95D9.548.6～60.5（76.3）～101.6
      STKP1　95E9.548.6～60.5（76.3）～114.3
      STKP1　100C1048.6～60.5（76.3）～89.1
      STKP1　100D1048.6～60.5（76.3）～101.6
      STKP1　100E1048.6～60.5（76.3）～114.3
      STKP1　100F1048.6～60.5（76.3）～139.8
      ※1　標準めっき：溶融亜鉛めっき（HDZT63）

      ※2　定尺：4ｍ

      ※3　支持管：JIS　G　3444

    •
      型番：LRN21C
      突針　JIS大型　脱落防止型一体構造
      仕様書

      LR-1型　公共建築工事仕様

      型番全長（支持管突出長さ）
      （ｍｍ）      		材質
      LRN21C500（410）銅製・クロームめっき
    •
      型番：LRN35C
      突針　JIS中型　脱落防止型一体構造
      仕様書
      型番全長（支持管突出長さ）
      （ｍｍ）      		材質
      LRN35C460（370）銅製・クロームめっき
    •
      型番：CW40
      鬼より線、銅より線、避雷導線、避雷導体
      仕様書

      雷電流を大地へ分流するための導体で受雷部、引下げ導線、接地極に使用

      型番公称断面積
      （ｍｍ2）      		素線×本数
      （ｍｍ×本）      		外径
      （ｍｍ）      		重量
      （kg/m）
      CW40402.0×1310.60.38
      ※1　材質：ＪＩＳ C 3101（電気用硬銅線）
      ※2　最小販売単位は、原則50ｍとなります。
    •
      型番：CW60
      鬼より線、銅より線、避雷導線、避雷導体
      仕様書

      雷電流を大地へ分流するための導体で受雷部、引下げ導線、接地極に使用

      型番公称断面積
      （ｍｍ2）      		素線×本数
      （ｍｍ×本）      		外径
      （ｍｍ）      		重量
      （kg/m）
      CW60602.0×1912.80.55
      ※1　材質：ＪＩＳ C 3101（電気用硬銅線）
      ※2　最小販売単位は、原則50ｍとなります。
    •
      型番：AW60
      鬼より線、アルミより線、避雷導線、避雷導体
      仕様書

      雷電流を大地へ分流するための導体で受雷部、引下げ導線に使用

      型番公称断面積
      （ｍｍ2）      		素線×本数
      （ｍｍ×本）      		外径
      （ｍｍ）      		重量
      （kg/m）
      AW60602.0×1912.80.21
      ※1　材質：硬アルミニウムより線
      ※2　最小販売単位は、原則50ｍとなります。
      ※3　土中または接地極として使用することはできません。
    •
      型番：AW78
      鬼より線、アルミより線、避雷導線、避雷導体
      仕様書

      雷電流を大地へ分流するための導体で受雷部、引下げ導線に使用

      型番公称断面積
      （ｍｍ2）      		素線×本数
      （ｍｍ×本）      		外径
      （ｍｍ）      		重量
      （kg/m）
      AW78782.0×2513.50.23
      ※1　材質：硬アルミニウムより線
      ※2　最小販売単位は、原則50ｍとなります。
      ※3　土中または接地極として使用することはできません。
  • 電源用SPDLAN用SPD接地間用SPD（ISG）通信用SPD同軸用SPDSPD関連製品雷サージカウンターSPD盤保守点検部品

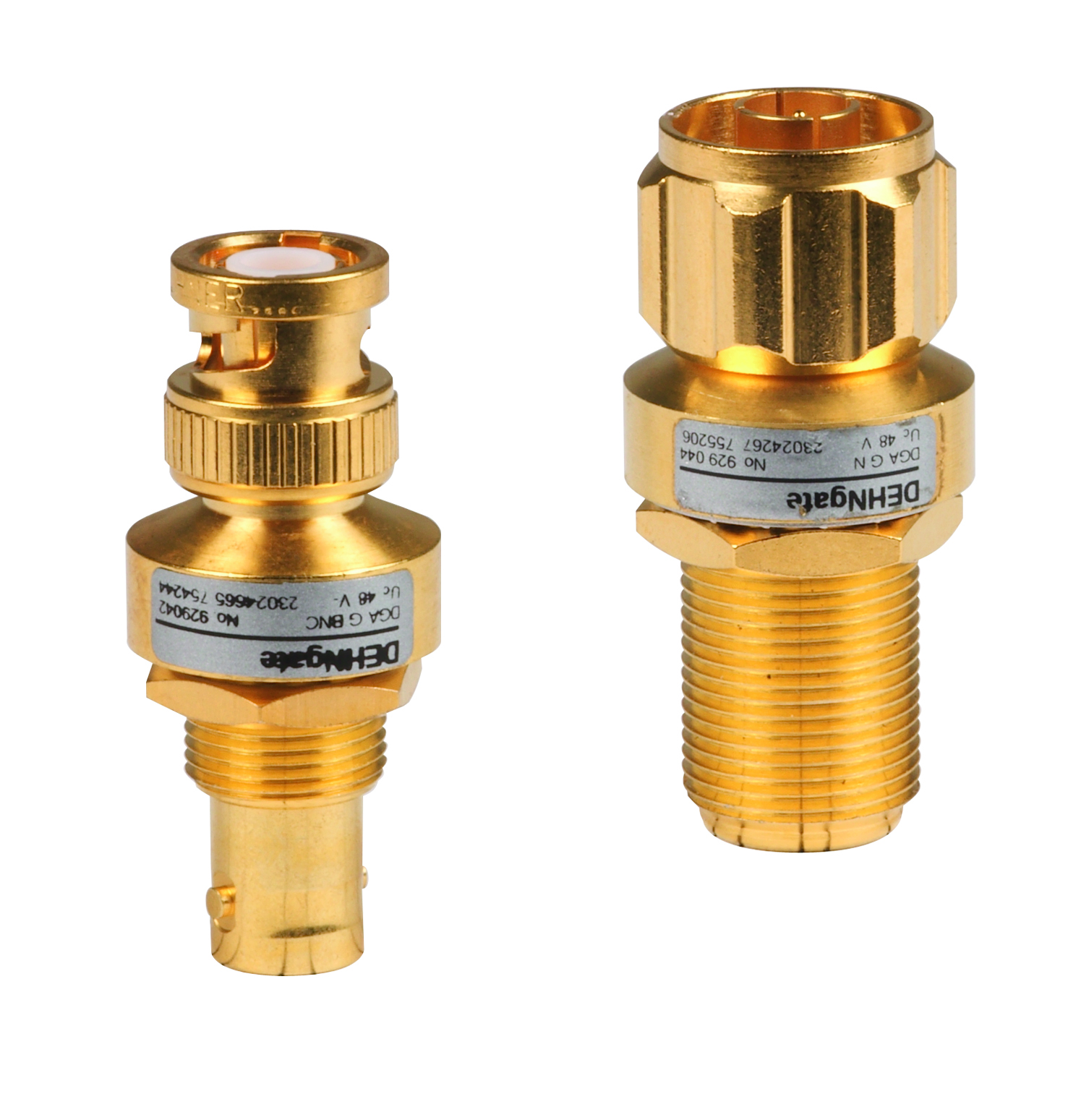

    • 型番：DGA
      同軸用　カテゴリD　SPD

      無線用。BNC・Nコネクタ

      品番型番　最大連続使用電圧定格電流適用周波数特徴
      9929042ﾃﾞｰﾝｹﾞｰﾄ
      G BNC      		DC135V3.5Ａ0～4 GHzBNCコネクタ
      9929043ﾃﾞｰﾝｹﾞｰﾄ
      AG BNC      		DC180V3.5Ａ0～1 GHzBNCコネクタ、
      内蔵ガス放電管交換可能
      9929044ﾃﾞｰﾝｹﾞｰﾄ
      G N      		DC135V6Ａ0～5.8 GHzNコネクタ
      9929045ﾃﾞｰﾝｹﾞｰﾄ
      AG N      		DC180V6Ａ0～2.5 GHzNコネクタ、
      内蔵ガス放電管交換可能
    •

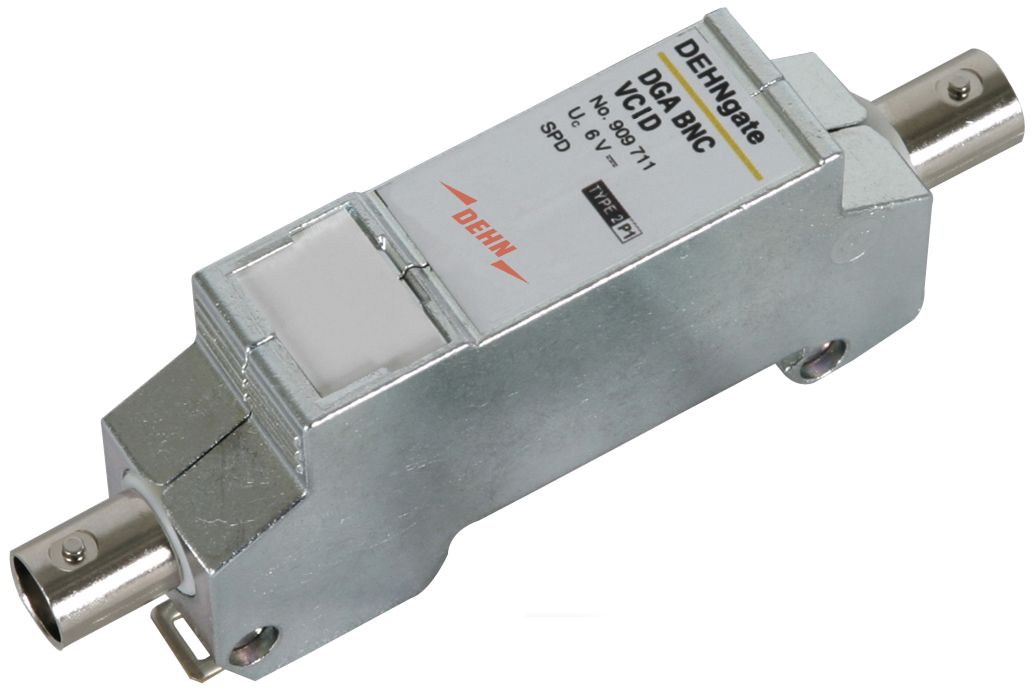

      型番：DGA
      同軸用　カテゴリD　SPD

      監視カメラ等の映像信号用。BNCコネクタ

      品番型番　最大連続使用電圧定格電流適用周波数
      9909710ﾃﾞｰﾝｹﾞｰﾄ BNC VCDDC6.4V0.1Ａ300MHz(75Ω)
      9909711ﾃﾞｰﾝｹﾞｰﾄ BNC VCIDDC6.4V0.1Ａ300MHz(75Ω)
      9929010UGKF_BNCDC8V0.1Ａ265MHz(75Ω)
    •

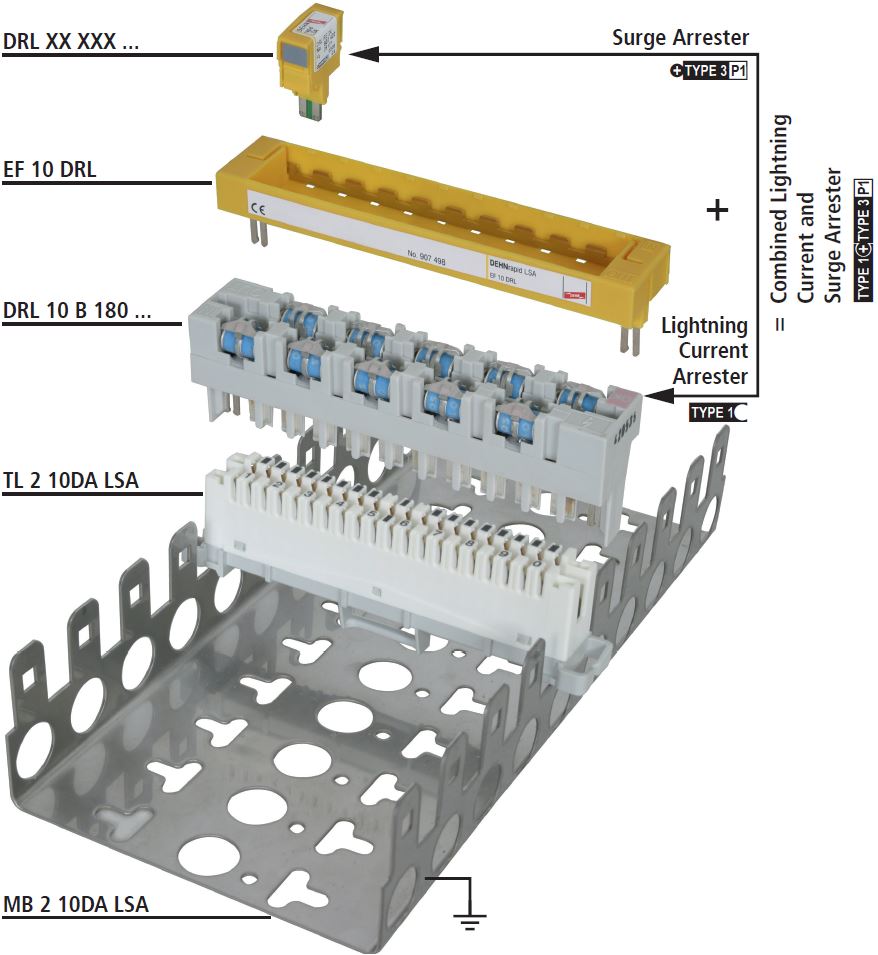

      型番：DRL
      多線用　カテゴリD　SPD

      クローネ端子用。主に電話回線。最大100回線の多線タイプ。組合せで使用(①+②+③、①+②+③+④+⑤)

      一般回線にも使用可能。その場合、最大10回線の多線タイプ。組合せで使用(③+⑥、③+④+⑤+⑥)

      品番型番　最大連続使用電圧定格電流　備考記号
      9907995MB2_10DA_LSA——LSA取付台①
      9907996TL2_10DA_LSA——LSA端子台②
      9907400DRL10B180AC127V/DC180V0.4Ａベースユニット・状態表示無し③
      9907401DRL10B180FSDAC127V/DC180V0.4Ａベースユニット・状態表示有り③
      9907498EF10DRL——アースアダプタ④
      9907421DRL_RE12AC9.5V/DC14V0.4Ａモジュール⑤
      9907422DRL_RE24AC19.5V/DC28V0.4Ａ
      9907423DRL_RE48AC38V/DC54V0.4Ａ
      9907424DRL_RE60AC49.5V/DC70V0.4Ａ
      9907425DRL_RE180AC127V/DC180V0.1Ａ
      9907411DRL_RD12AC9.5V/DC14V0.4Ａ
      9907442DRL_RD24AC19.5V/DC28V0.4Ａ
      9907443DRL_RD48AC38V/DC54V0.4Ａ
      9907444DRL_RD60AC49.5V/DC70V0.4Ａ
      9907445DRL_RD110AC127V/DC180V0.4Ａ
      9907430DRL_PD180AC127V/DC180V0.1Ａ
      9907991TL2_10DA_CC——スプリング端子台⑥

    •

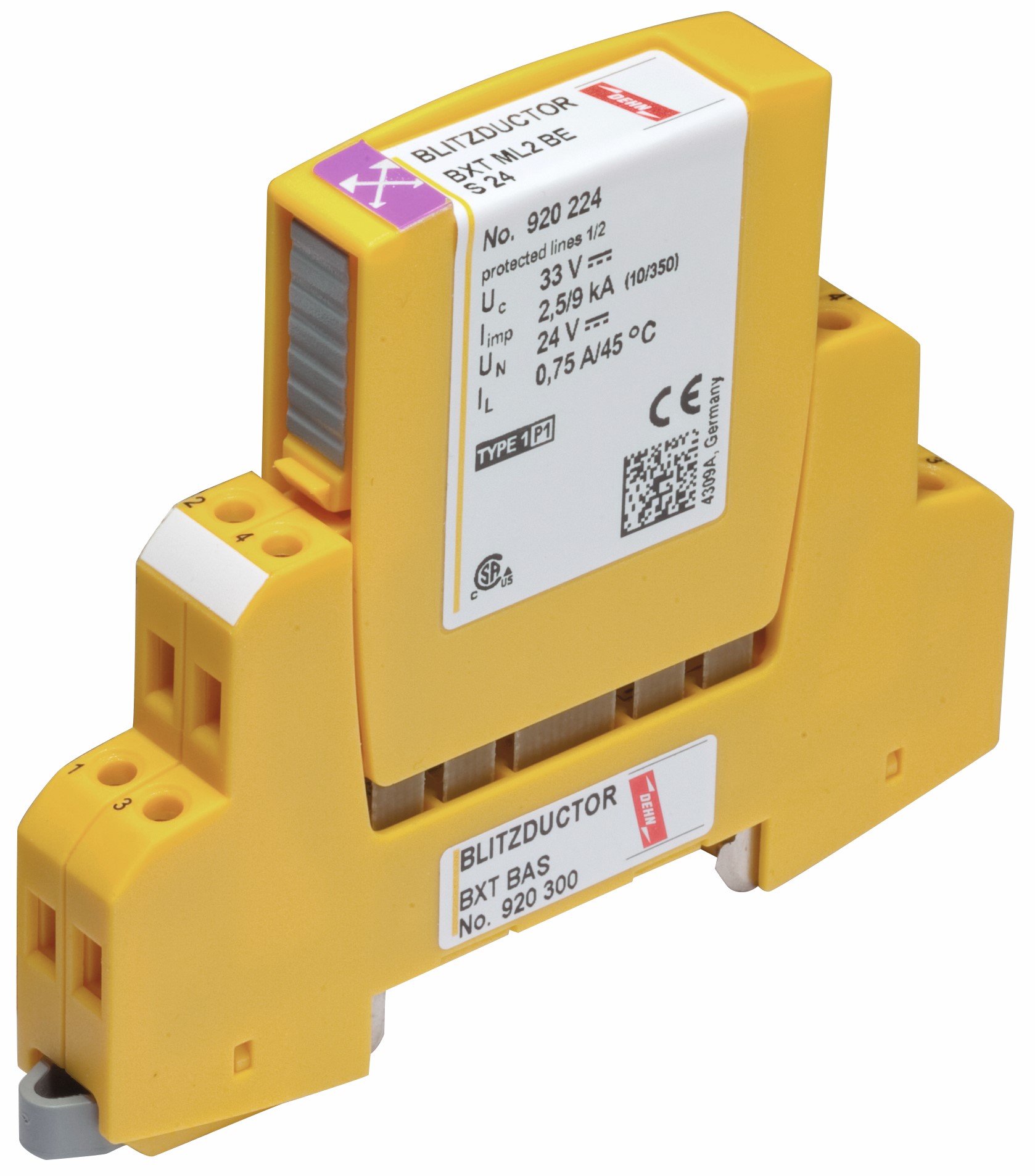

      型番：BXT
      汎用通信回路用　カテゴリD　SPD

      汎用通信回路に使用。２芯・4芯タイプ。モジュール着脱タイプ。LifeCheackシステム対応(DRC LC)

      D1 インパルス雷電流(10/350μs)Iimp　：2.5kA、C2 公称放電電流(8/20μs)In：10kA。（9920288・9920289・9920388・9920389は除く）※1

      品番型番　※5最大連続使用電圧定格電流　
      9920211ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 B180AC127V/DC180V1.2Ａ　※2
      9920220ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/S5AC4.2V/DC6V1.0Ａ　※2
      9920222ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/S12AC10.6V/DC15V0.75Ａ　※2
      9920224ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/S24AC23.3V/DC33V0.75Ａ　※2
      9920225ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/S48AC38.1V/DC54V0.75Ａ　※2
      9920226ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/S36AC31V/DC45V1.8Ａ　※2
      9920240ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD/S5AC4.2V/DC6V1.0Ａ　※2
      9920242ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD/S12AC10.6V/DC15V1.0Ａ　※2
      9920244ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD/S24AC23.3V/DC33V1.0Ａ　※2
      9920245ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD/S48AC38.1V/DC54V1.0Ａ　※2
      9920247ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD180AC127V/DC180V0.75Ａ　※2
      9920270ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BE/HFS5AC4.2V/DC6V1.0Ａ　※2
      9920271ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 BD/HFS5AC4.2V/DC6V1.0Ａ　※2
      9920288ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 MY E110AC120V/DC170V　※43.0Ａ　※3
      9920289ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML2 MY 250AC500V/DC620V　※43.0Ａ　※3
      9920310ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 B180AC127V/DC180V1.2Ａ　※2
      9920320ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE5AC4.2V/DC6V1.0Ａ　※2
      9920322ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE12AC10.6V/DC15V0.75Ａ　※2
      9920324ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE24AC23.3V/DC33V0.75Ａ　※2
      9920325ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE48AC38.1V/DC54V0.75Ａ　※2
      9920326ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE60AC49.5V/DC70V1.0Ａ　※2
      9920327ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE180AC127V/DC180V1.0Ａ　※2
      9920336ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE36AC31V/DC45V1.8Ａ　※2
      9920340ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD5AC4.2V/DC6V1.0Ａ　※2
      9920342ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD12AC10.6V/DC15V1.0Ａ　※2
      9920344ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD24AC23.3V/DC33V1.0Ａ　※2
      9920345ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD48AC38.1V/DC54V1.0Ａ　※2
      9920346ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD60AC49.5V/DC70V1.0Ａ　※2
      9920347ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD180AC127V/DC180V0.75Ａ　※2
      9920370ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BE/HF5AC4.2V/DC6V1.0Ａ　※2
      9920371ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD/HF5AC4.2V/DC6V1.0Ａ　※2
      9920375ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 BD/HF24AC23.3V/DC33V1.0Ａ　※2
      9920388ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 MY110AC120V/DC170V　※43.0Ａ　※3
      9920389ﾌﾞﾘｯﾂﾀﾞｸﾀｰXTML4 MY250AC500V/DC620V　※43.0Ａ　※3

      ※1　１線あたりの値　※2　45℃時　 ※3　80℃時　※4　線間の値　　※5　ML2は2芯タイプ、ML4は4芯タイプ

    •

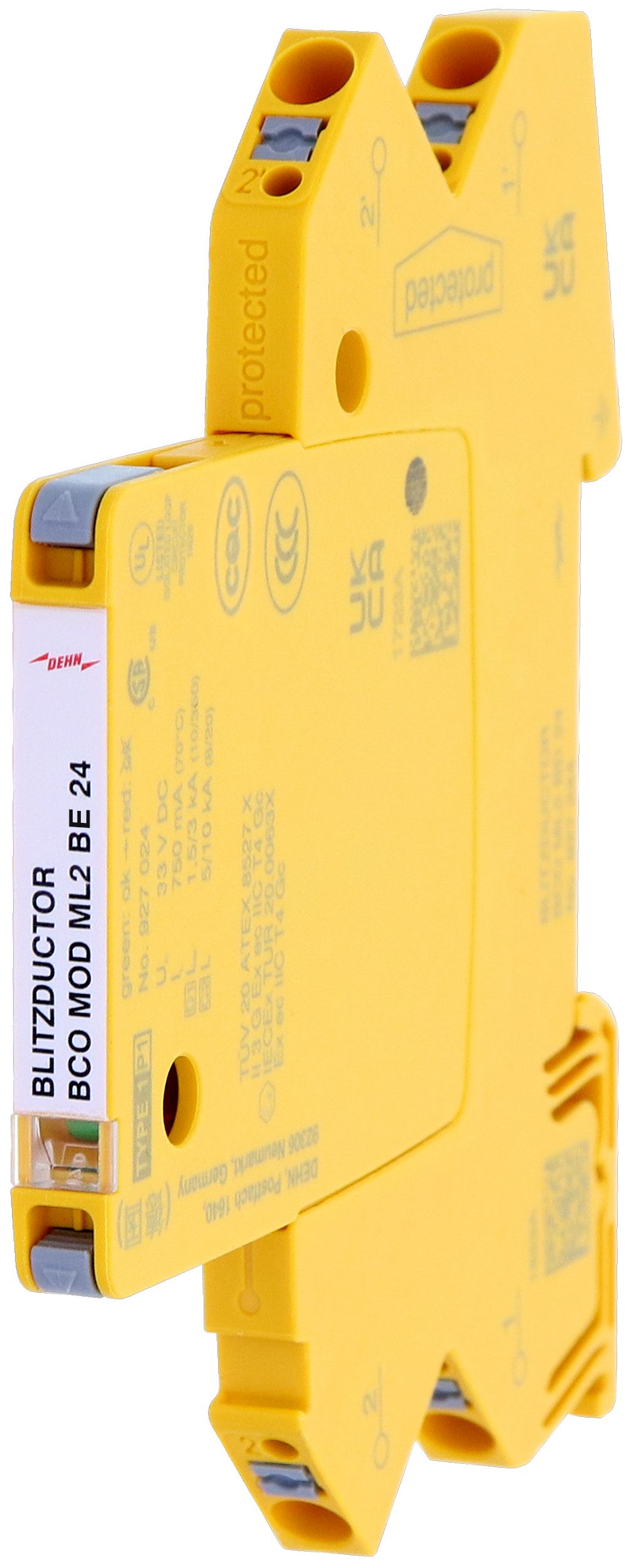

      型番：DCO
      汎用通信回路用　カテゴリD　SPD

      汎用通信回路に使用。２芯タイプ。モジュール着脱タイプ。状態表示窓標準装備。LifeCheackシステム対応(DRC IRCM)

      D1 インパルス雷電流(10/350μs)Iimp　：1.5kA、C2 公称放電電流(8/20μs)In：5kA。※1

      品番型番最大連続使用電圧定格電流　※2
      9927210ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 B180AC127V/DC180V1.2Ａ
      9927222ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE12AC10.6V/DC15V0.75Ａ
      9927224ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE24AC23.3V/DC33V0.75Ａ
      9927225ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE48AC38.1V/DC54V0.75Ａ
      9927227ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE180AC127V/DC180V0.5Ａ
      9927242ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD12AC10.6V/DC15V0.75Ａ
      9927244ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD24AC25.4V/DC36V0.75Ａ
      9927245ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD48AC38.1V/DC56V0.75Ａ
      9927247ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD180AC127V/DC180V0.5Ａ
      9927270ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE/HF5AC6.0V/DC8.5V0.75Ａ
      9927271ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD/HF5AC6.0V/DC8.5V0.75Ａ
      9927274ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BE/HF24AC25.4V/DC36V0.75Ａ
      9927275ﾌﾞﾘｯﾂﾀﾞｸﾀｰｺﾈｸﾄML2 BD/HF24AC25.4V/DC36V0.75Ａ

      ※1　１線あたりの値　※2　70℃時

    •
      型番：DPA

      カテゴリD　SPD

      LAN回線に使用。PoE対応。LifeCheackシステム(DRC IRCM)対応(9929161のみ)

      品番型番　適用周波数特徴
      9929121ﾃﾞｰﾝﾊﾟｯﾁ M CLE RJ45B48250MHzCAT6
      9929161ﾃﾞｰﾝﾊﾟｯﾁ CL8 EA 4PPOE500MHzCAT6A、状態表示窓標準装備、
      LifeCheackシステム対応
      9929221ﾃﾞｰﾝﾊﾟｯﾁ CLE IP66250MHzCAT6、屋外用IP66
    •
      型番：DVCI
      クラスⅠSPD　　分離器内蔵タイプ

      バックアップヒューズを内蔵したスパークギャップベースのSPD。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      適用：TT系統1φ2W100V・200V（接地相あり）、1φ3W100V/200V、3φ3W200V、3φ4W230/400V（接地相あり）：9961205(9961200)+9961185(9961180)

      品番型番ＵｃIimpIn Ｕp極数
      9961205DEHNven CI 1/255FMAC255V25kA25kA≦1.5ｋV1極
      9961200DEHNven CI 1/255AC255V25kA25kA≦1.5ｋV1極
      ※Ｕｃ:最大連続使用電圧 Iimp:インパルス雷電流(10/350μs) In:公称放電電流(8/20μs) Ｕp:電圧防護レベル

    •
      型番：DGP M
      クラスⅠSPD　N-PEギャップ

      TT系統においてDBシリーズと組合せて使用するN-PEギャップ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      接地の等電位化に使用。A種接地とD種接地などの異なる接地間に接続し、両者間の電位差を解消。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      品番型番ＵｃIimpＵp極数
      9961105DEHNgap M255FMAC255V100kA≦1.5ｋV1極
      9961101DEHNgap M255AC255V100kA≦1.5ｋV1極
      ※Ｕｃ:最大連続使用電圧 Iimp:インパルス雷電流(10/350μs) Ｕp:電圧防護レベル
    •
      型番：DVM
      クラスⅠSPD　　一体型

      スパークギャップベースの一体型SPD。TT系統用。モジュール着脱タイプ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      適用：TT系統1φ2W100V・200V（接地相あり）：9951115、9951110

      TT系統1φ3W100V/200V、3φ3W200V、3φ4W230/400V（接地相あり）：9951315、9951310

      品番型番Ｕｃ
      (L-N/N-PE)      		Iimp
      (L-N/N-PE)      		In
      (L-N/N-PE)      		Ｕp
      (L-N/N-PE)      		極数
      9951315DEHNventil
      MTT 255FM      		AC264V/ AC255V25/100kA25/100kA≦1.5kV/≦1.5kV4極
      9951310DEHNventil
      MTT 255      		AC264V/ AC255V25/100kA25/100kA≦1.5kV/≦1.5kV4極
      9951115DEHNventil
      MTT 2P255FM      		AC264V/ AC255V25/50kA25/50kA≦1.5kV/≦1.5kV2極
      9951110DEHNventil
      MTT 2P255      		AC264V/ AC255V25/50kA25/50kA≦1.5kV/≦1.5kV2極
      ※Ｕｃ:最大連続使用電圧 Iimp:インパルス雷電流(10/350μs) In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：DSH
      クラスⅠSPD　　一体型

      スパークギャップベースの一体型SPD。TT系統用。コンパクトタイプ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      適用：TT系統1φ2W100V・200V（接地相あり）：9941115、9941110

      TT系統1φ3W100V/200V、3φ3W200V、3φ4W230/400V（接地相あり）：9941315、9941310

      品番型番Ｕｃ
      (L-N/N-PE)      		Iimp
      (L-N/N-PE)      		In
      (L-N/N-PE)      		Ｕp
      (L-N/N-PE)      		極数
      9941315DEHNshield
      TT 255FM      		AC264V/ AC255V12.5/50kA12.5/50kA≦1.5kV/≦1.5kV４極
      9941310DEHNshield
      TT 255      		AC264V/ AC255V12.5/50kA12.5/50kA≦1.5kV/≦1.5kV４極
      9941115DEHNshield
      TT 2P255FM      		AC264V/ AC255V12.5/25kA12.5/25kA≦1.5kV/≦1.5kV2極
      9941110DEHNshield
      TT 2P255      		AC264V/ AC255V12.5/25kA12.5/25kA≦1.5kV/≦1.5kV2極
      ※Ｕｃ:最大連続使用電圧 Iimp:インパルス雷電流(10/350μs) In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：DGPM
      クラスⅠSPD　N-PEギャップ

      TT系統においてDVCIシリーズと組合せて使用するN-PEギャップ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      品番型番ＵｃIimp Ｕp極数
      9961185DEHNgapM 1/255FMAC255V100kA≦1.5ｋV1極
      9961180DEHNgapM 1/255AC255V100kA≦1.5ｋV1極
      ※Ｕｃ:最大連続使用電圧 Iimp:インパルス雷電流(10/350μs) Ｕp:電圧防護レベル
    •
      型番：DG...ACI
      クラスⅡSPD　　分離機構内蔵タイプ

      ACIテクノロジーを採用した、分離機構内蔵タイプのSPD。誘導雷対応汎用SPD。TT系統用。分離器不要タイプ。モジュール着脱タイプ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      適用：TT系統1φ2W100V・200V（接地相あり）：9952121、9952100+9952035(9952030)

      TT系統1φ3W100V/200V、3φ3W200V、3φ4W230/400V（接地相あり）：9952341、9952100+9952035(9952030)

      品番型番Ｕｃ(L-N/N-PE)In(L-N/N-PE)Ｕp(L-N/N-PE)極数
      9952341DEHNguard MTT
      ACI275FM      		AC275V/ AC255V20/80kA≦1.5kV/≦1.5kV４極
      9952121DEHNguard MTT 2P
      ACI275FM      		AC275V/ AC255V20/80kA≦1.5kV/≦1.5kV４極
      9952100DEHNguard S
      ACI275FM      		AC275V20kA≦1.5kV/≦1.5kV１極
      ※Ｕｃ:最大連続使用電圧 In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：DG
      クラスⅡSPD

      誘導雷対応汎用SPD。TT系統用。モジュール着脱タイプ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      適用：TT系統1φ2W100V・200V（接地相あり）：9952115、9952110、9952090(9952070)+9952035(9952030)

      TT系統1φ3W100V/200V、3φ3W200V、3φ4W230/400V（接地相あり）：9952315、9952310、9952090(9952070)+9952035(9952030)

      品番型番Ｕｃ(L-N/N-PE)In(L-N/N-PE)Ｕp(L-N/N-PE)極数
      9952315DEHNguard
      MTT 275FM      		AC275V/ AC255V20/80kA≦1.5kV/≦1.5kV４極
      9952310DEHNguard
      MTT 275      		AC275V/ AC255V20/80kA≦1.5kV/≦1.5kV４極
      9952115DEHNguard
      MTT 2P 275FM      		AC275V/ AC255V20/80kA≦1.5kV/≦1.5kV2極
      9952110DEHNguard
      MTT 2P 275      		AC275V20kA≦1.5kV/≦1.5kV2極
      9952090DEHNguard S
      275FM      		AC275V20kA≦1.5kV１極
      9952070DEHNguard S
      275      		AC275V20kA≦1.5kV１極
      9952095DEHNguard S
      440FM      		AC440V20kA≦2.0kV１極
      9952075DEHNguard S
      440      		AC440V20kA≦2.0kV１極
      ※Ｕｃ:最大連続使用電圧 In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：DGP C S
      クラスⅡSPD　N-PEギャップ

      TT系統においてDGSシリーズと組合せて使用するN-PEギャップ。状態表示窓標準装備。（状態接点出力あり：末尾にFM）

      品番型番ＵｃInIimpＵp極数
      9952035DEHNgap C/S FMAC255V20kA12kA≦1.5ｋV1極
      9952030DEHNgap C/SAC255V20kA12kA≦1.5ｋV1極
      ※Ｕｃ:最大連続使用電圧 In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：DCOR
      クラスⅡSPD　

      誘導雷対応汎用SPD。端末部コンパクトタイプ。状態表示窓標準装備。

      品番型番ＵｃInＵp極数
      9900430DEHNcord L 2PAC275V5kA≦1.5ｋV2極
      ※Ｕｃ:最大連続使用電圧 In:公称放電電流(8/20μs) Ｕp:電圧防護レベル
    •
      型番：MVS、EB
      アクセサリ

      SPD連結用銅バー

      品番型番備考
      9900617MVS-1-22極用銅バー・DG用
      9900615MVS-1-33極用銅バー・DG用
      9900610MVS-1-44極用銅バー・DG用
      9900815MVS-1-66極用銅バー・DG用
      9900611MVS-1-88極用銅バー・DG用
      9900411EB_DG_1000_1_33極用銅バー・DVCI用
      9900417EB_1_4_94極用銅バー・DVCI用
